WGB-800

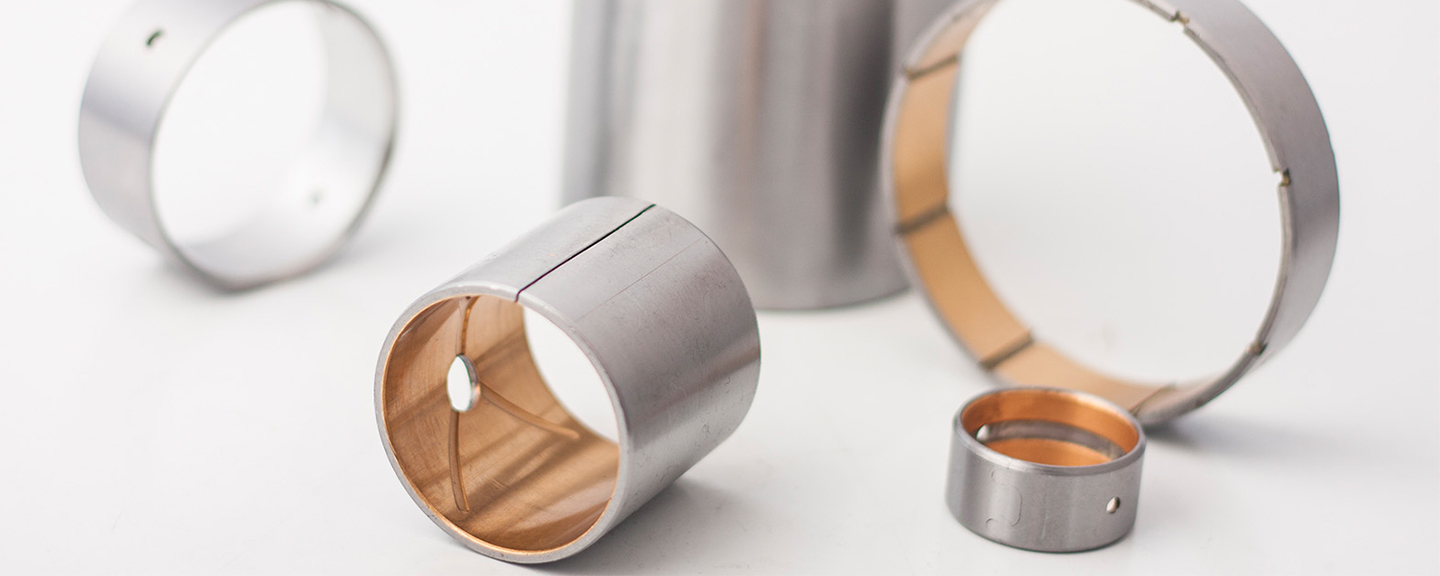

WGB-800系列双金属轴套、轴瓦、止推垫片，以优质低碳钢为基体，表面烧结青铜粉，适用于 高载低速下的旋转，摇摆运动。具有摩擦系数低、耐磨性能好、使用寿命长、抗咬合性能好等特 点，铜合金层可根据要求加工出各种类型的油穴、油槽。产品被广泛应用于矿山机械、汽机车、 建筑机械、农用机械、轧钢机械等
材料特性
材料牌号 |
WGB-800 |
WGB-720 |
WGB-700 | WGB-20 | WGB-930 | WGB-08G |
合金成分 |
CuPb10Sn10 |
CuPb24Sn4 |
CuPb30 | AlSn20Cu | CuPb6.5P0.1 | CuPb10Sn10 |
合金硬度 |
70～100HB |
45～70HB |
30～45HB | 30～40HB | 69～90HB | 70～100HB |
国际标准 |
SAE-797. DIN CuPb10Sn.JIS-LBC3. UNS C93700.Clevite F100.Daido L10. D. A. B. D57.Federal Mogul HF2. GlacierSY. Glyco66. Miba2. 1010.Taiho HF2.Kar l SchmiatKS940SSAE-797.DIN CuPb10Sn. JIS-LBC3. UNS C93700. CleviteF100. DaidoL10. D. A. B D57. Federal Mogul HF2 GlacierSY. Glyco66. Miba2. 1010. Taiho HF2. KarlSchmiat Ks940s |
SAE=799. GLYCO 68. JIS-LBC6. DAIDO L23. Claciersx. ACLF250 |
SAE-783. GLYCO74. JIS-AJL |
SAE-48. JIS-KJ3 |
应用领域
工程机械：底盘行走机构支重轮轴套、拖带轮轴套、张紧轮轴套；
汽车行业：平衡轴衬套、钢板销衬套、转向节主肖轴套、连杆轴套、气门摇臂轴套、凸轮轴轴套、差速器轴套、变速箱轴套、内燃机主轴瓦、止推垫片；
以及柱塞泵侧片，齿轮泵侧片等。
应用特性
材料牌号 |
WGB-800 |
WGB-720 |
WGB-700 | WGB-20 | WGB-930 | WGB-08G |
适用条件 |
很高的耐疲劳 强度和承载能 力，抗冲击能 力强，耐磨性、 耐腐蚀性好 |
较高的耐疲劳 强度和承载能 力、较好的滑 动性能，易受 润滑油腐蚀 |
较高的耐疲劳 强度、承载能 力、抗冲击能力 |
良好的抗咬性、 异物埋没性， 工作表面镀软 合金层 |
中等的耐疲劳 强度和承载能 力，良好的抗 腐蚀性能，较 好轴承滑动性能。 |
很高的耐疲劳 强度和承载能 力，抗冲击能 力强，耐磨性、 耐腐蚀性好 |
适用场合 |
中速、高冲击 载荷的衬套， 内燃机连杆活 塞销衬套 |
中载中速、高 速内燃机主轴 套和连杆轴套 |
用于内燃机主 轴和连杆轴承、 止推垫片 |
高速中低载荷 的内燃机主轴 套，连杆轴套 |
高速低载的内 燃机轴瓦、气 压机、制冷机轴套 |
中速、高冲击 载荷的衬套， 内燃机连杆活 塞销衬套 |
内孔加工与不可加工厚度公差
公称厚度 |
内孔不可加工厚度 |
内孔可加工厚度 |
1.0 |
-0.025 |
+0.25 +0.15 |
1.5 |
-0.030 |
+0.25 +0.15 |
2.0 |
-0.035 |
+0.25 +0.15 |
2.5 |
-0.040 |
+0.30 +0.15 |
3.0 |
-0.045 |
+0.30 +0.15 |
3.5 |
-0.050 |
+0.30 +0.15 |

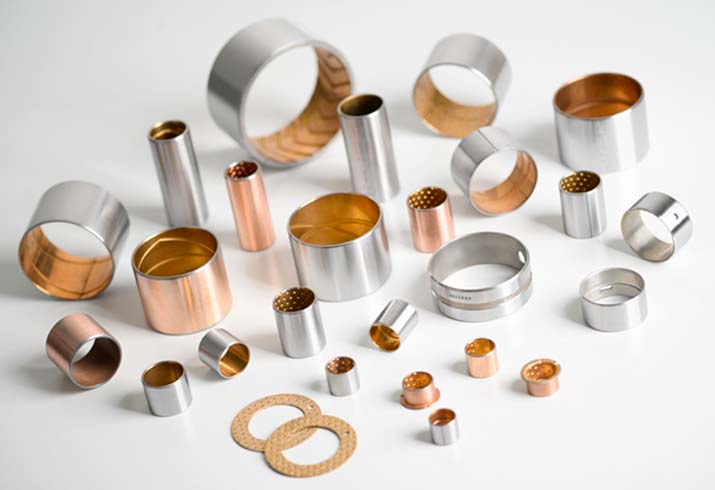

可供形式
1：直套
2：翻边套
3：滑板
4：垫片

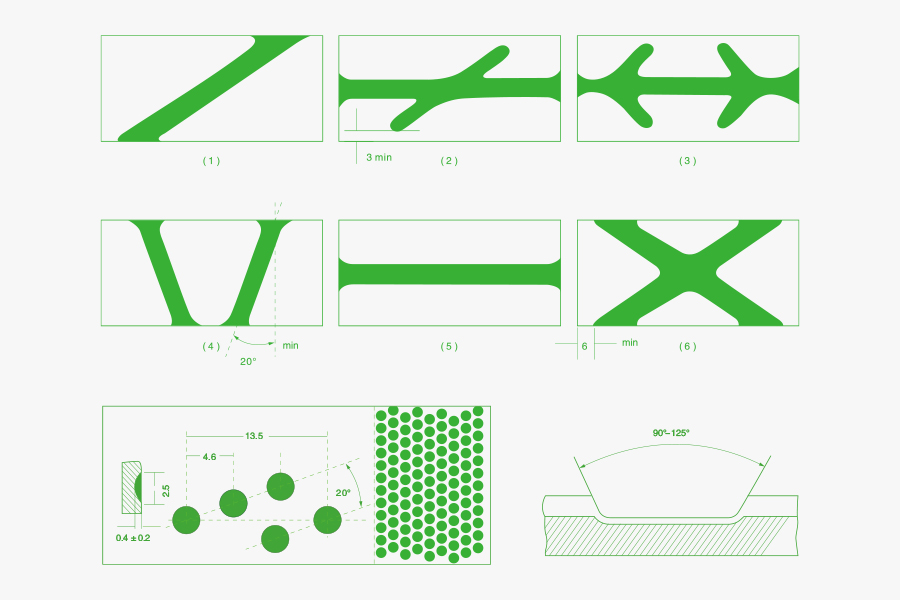

双金属自润滑轴承的油槽形状

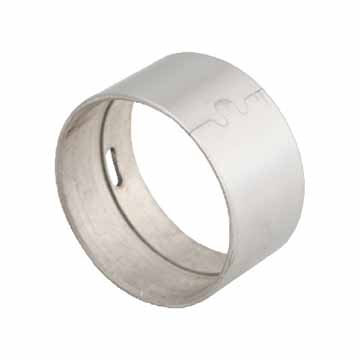

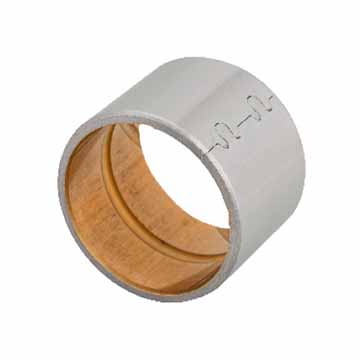

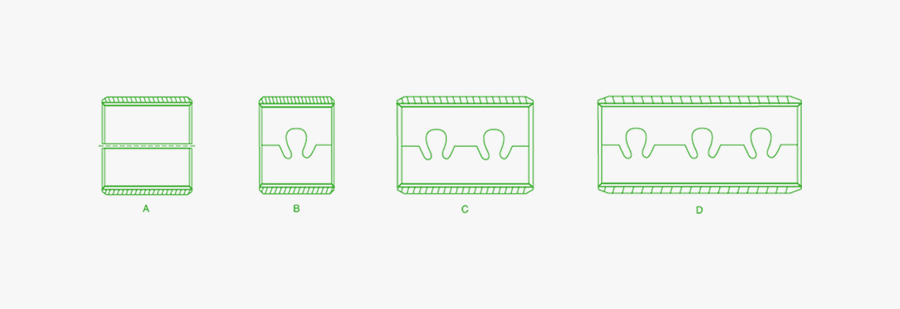

搭扣形式
技术参数
|
有关数据 |
WGB-800 | WGB-720 |
WGB-700 |
WGB-20 |
WGB-930 | WGB-08G | |
| 最大承载 | 150 |
130 |
120 |
100 |
150 |
150 | |
| 拉伸强度 | 185 |
150 |
200 |
200 |
185 |
185 | |
| 最大线速度（油润滑） | 5 |
10 |
15 |
25 |
5 |
5 | |
| 摩擦系数μ | 0.05~0.20 |
0.05~0.20 |
0.05~0.20 |
0.05~0.20 |
0.05~0.20 |
0.05~0.20 | |
| 最高PV值 | 脂润滑 | 2.8 | 2.8 | 2.5 | - | 2.8 | 2.8 |
| 油润滑 | 10 | 10 | 8 | 6 | - | 10 |
