WGB650

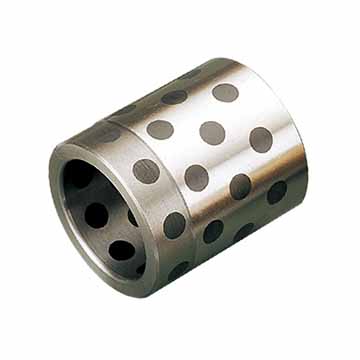

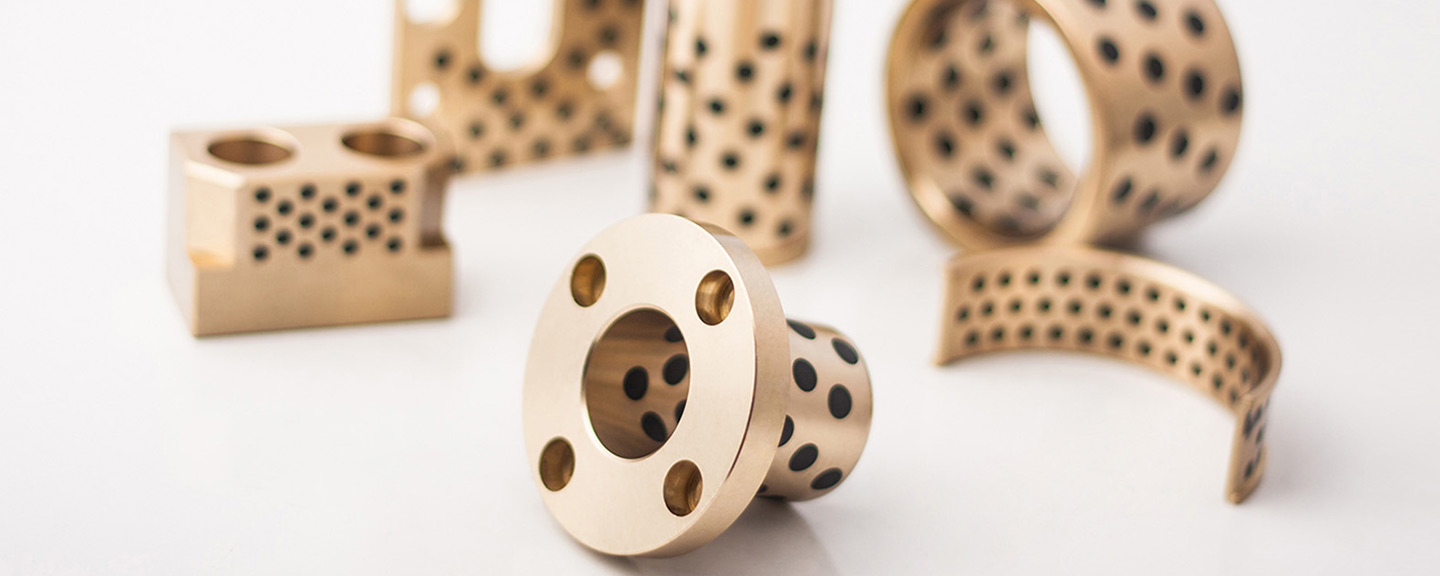

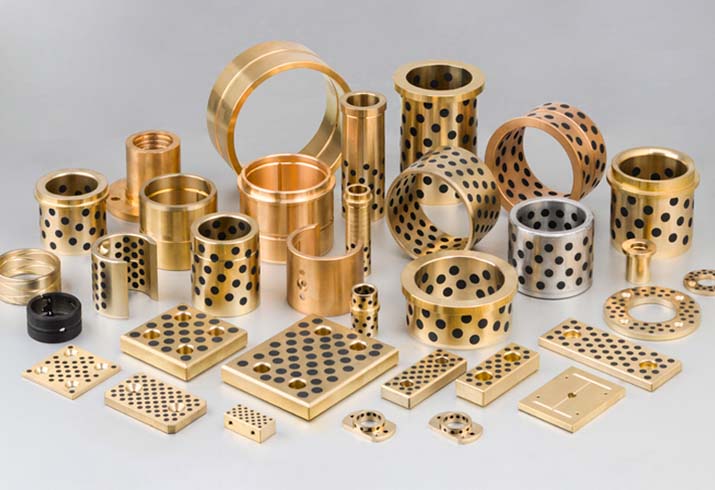

WGB650-1是在以高力黄铜的基体上镶嵌固体润滑剂的一新产品，它突破了一般轴承依靠油膜润滑的界限。适用于高温，高载，耐腐蚀或无法加油等场合条件下使用。它的硬度比一般铜套高一倍，耐磨性能也高出一倍。目前广泛应用于冶金连铸机、轧钢设备、矿山机械、船舶、汽轮机、注塑机以及设备生产流水线中。 WGB650-2主要适应低载高温中速的使用场合，例如壁炉门铰链。烘炉滚道、轻工机械、机床工业等。 WGB650-3的内材与WGB650-2同样，除了具有WGB650-3的功能外，还体现了节省成本，提高抗压强度和可以端面与基体焊接安装的作用，适用于建筑机械、冶金机械和输送机械中的不加油润滑部位。 WGB650-4是一种加强型的产品，它具有极高的抗压性能，在起重机械的支撑部位特别适应，例：挖土机支撑、卷扬机支撑、吊车支撑等。但由于基体为钢材，所以不宜在水中或酸、碱的场合使用。 WGB650-5是一种典型的省材产品。在机械性能要求不是很高的地方，可作取WGB650-1替代材料使用，能大大地降低成本，满足使用要求，例：模具导柱、注塑机模架等。
镶嵌式固体润滑轴承的优点
1、无给油可使用
2、高载荷、低转速的情况，仍可发挥优越的性能
3、往返运动、摇摆运动、起动停止频繁等油膜形成困难的场所，仍可发挥优越的耐磨性
4、优越的耐药品性及耐蚀性
5、设计灵活、简单、方便，丰富的标准品，可配标准轴心使用
使用注意事项
1.在可能情况下，设计时尽量采用标准规格;
2.装配时请注意表面有无异物;
3.使用后的滑动面，因固体润滑剂形成的油膜导致表面有黑色或灰黑色现象，请不要擦洗，照常使用;
4.装配前，若以润滑油涂于对磨件上，可减短走合期，利于机械操作、运转;
5.装配时应徐徐压入，严禁敲打，以免损伤轴承及引起变形;
6.设计时，不同的部位应选用适当的材质，以便提高机械性能延长轴承的使用寿命;
7.在高承载，往复运动中，建议使用螺钉固定;
8.在淡水中、海水中及在海上作业时，对磨轴建议使用不锈钢或
表面镀铬。
固体润滑剂
固体润滑剂 |
SM01 |
SM02 |
SM03 |
主要成分 |
石墨 |
石墨+二硫化组 |
聚四氟乙烯+石墨+石蜡 |
特性 |
很好的化学稳 |
很好的耐磨性和化学稳定 |
极低的摩擦系数和很好 |
适用场合 |
一般用（大气） |
高温、高载荷 |
海（水）用，高压用 |
WGB650合金材料
对应牌号 |
WGB650-1 |
WGB650-2 | WGB650-3 | WGB650-4 | WGB650-5 |
国际牌号 |
ZCuSn6Zn6Pb3 |
ZCuSn6Zn6Pb3 |
钢 (steel)+ ZCuSn6Zn6Pb3 |
GCr15 | HT250 |
国际ISO338 |
GCuSn6Zn6Pb3 |
GCuSn6Zn6Pb3 |
钢 (steel)+ CuSn6Zn6Pb3Fe3Ni5
|
B1 | - |
德国 |
G-CuZn25Al5 |
GB-CuSn5Zn5Pb5 |
钢 (steel)+ CuSn6Zn6Pb3Ni |
100Cr6 | - |
日本 |
HBsC4 |
BC6 | BC6 | SUJ2 | FC250 |
美国 |
C86300 |
C83600 | C83600 | 52100 | Class40 |
英国标准(BS) |
HTB2 |
LG2 | LG2 | - | - |
WGB650合金化学成份
化学元素 |
WGB650 |
WGB650-1 |
WGB650-2 | WGB650-3 | WGB650-4 | WGB650-5 |
Cu(%) |
Rest |
Rest |
Rest |
- |
- |
- |
Sn(%) |
- |
6 |
- |
- |
- |
- |
Zn(%) |
25 |
6 |
6 |
- |
- |
- |
Ni(%) |
- |
- |
- |
- |
- |
- |
AI(%) |
6 |
- |
- |
- |
- |
- |
Fe(%) |
3 |
- |
- |
- |
Rest |
Rest |
Mn(%) |
3 |
- |
- |
- | 0.20~0.40 |
0.905~1.3 |
Cr(%) |
- |
- |
- |
- | 1.30~1.65 |
- |
C(%) |
- |
- |
- |
- |
0.95~1.05 |
2.5~4 |
Si(%) |
- |
- |
- |
- |
0.15~0.35 |
1.0~1.3 |
| Pb(%) | - | - | 3 | 3 | - | - |
技术参数
|
性能指标 |
WGB-650-1 |
WGB-650-2 |
WGB-650-3 |
WGB-650-4 | WGB-650-5 |
|
最大动承载 |
100 |
60 |
70 |
250 |
60 |
|
最大滑动速度 |
干 0.4 油 0.5 |
2 |
2 |
0.1 |
0.5 |
|
最高PV值 |
3.8 |
0.5 |
0.6 |
2.5 |
0.8 |
|
密度 |
8.0 |
8.0 |
7.6 |
7.8 |
7.3 |
|
抗拉强度 |
>600 |
>250 |
>500 |
>1500 |
>250 |
|
延伸率 (%) |
>10 |
>4 |
>10 |
- |
- |
|
硬度 |
>210 |
＞80 |
＞80 |
HRC＞55 |
＞160 |
|
最高使用温度 |
300 |
350 |
300 |
350 |
400 |
|
摩擦系数 |
油润滑：0.03 |
油润滑：0.03 | 油润滑：0.03 | 干摩擦：0.16 | 干摩擦：0.16 |
